スペーサーテープとは

スペーサーテープとはあらゆるロール to ロールの工程で基板同士の直接接触を防止し、導電性コーティングにより基板への異物付着を防止する為に作られた保護用テープです。

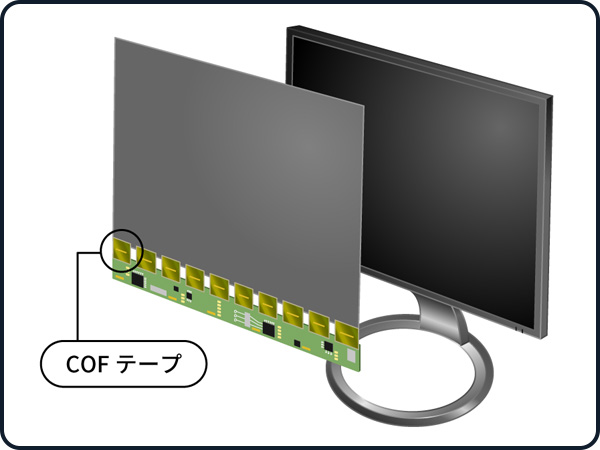

ディスプレイのパネルまわりに接合されるCOF

液晶テレビやパソコンモニターなどの薄型ディスプレイ(フラットパネルディスプレイ)を表示するための半導体(LSI)はCOFテープに実装されています。
※COF(Chip On Film)フィルム状の電子基板に連続的に半導体を実装する方式

ディスプレイのパネルまわりに接合されるCOF

テープ状のフィルム基板に実装される半導体(LSI)

COFはロール to ロールの工程で製造され、その後半導体(LSI)が実装されます。

テープ状のフィルム基板に実装される半導体(LSI)

テープ状のフィルムを保護するのがスペーサーテープ

COFテープはリールに巻いて搬送されますが、COFだけで巻き取ると、テープ同士が擦れあって破損したり、静電気によりホコリが付着したり、静電気の放電によりLSIが破壊されることがあります。
それらを防ぐためにCOFテープとスペーサーテープを共巻きし保護します。

テープ状のフィルムを保護するのがスペーサーテープ

両サイドのエンボス加工によりCOF(基板)及び
LSIの直接接触を防止

スペーサーテープの両サイドをエンボス加工することにより共巻きした際、COF(基板)とスペーサーテープが直接接触しない工夫がされています。
また、帯電した時に、徐々に電気を逃すように導電性のコーティングが施されています。

>両サイドのエンボス加工によりCOF(基板)及びLSIの直接接触を防止
